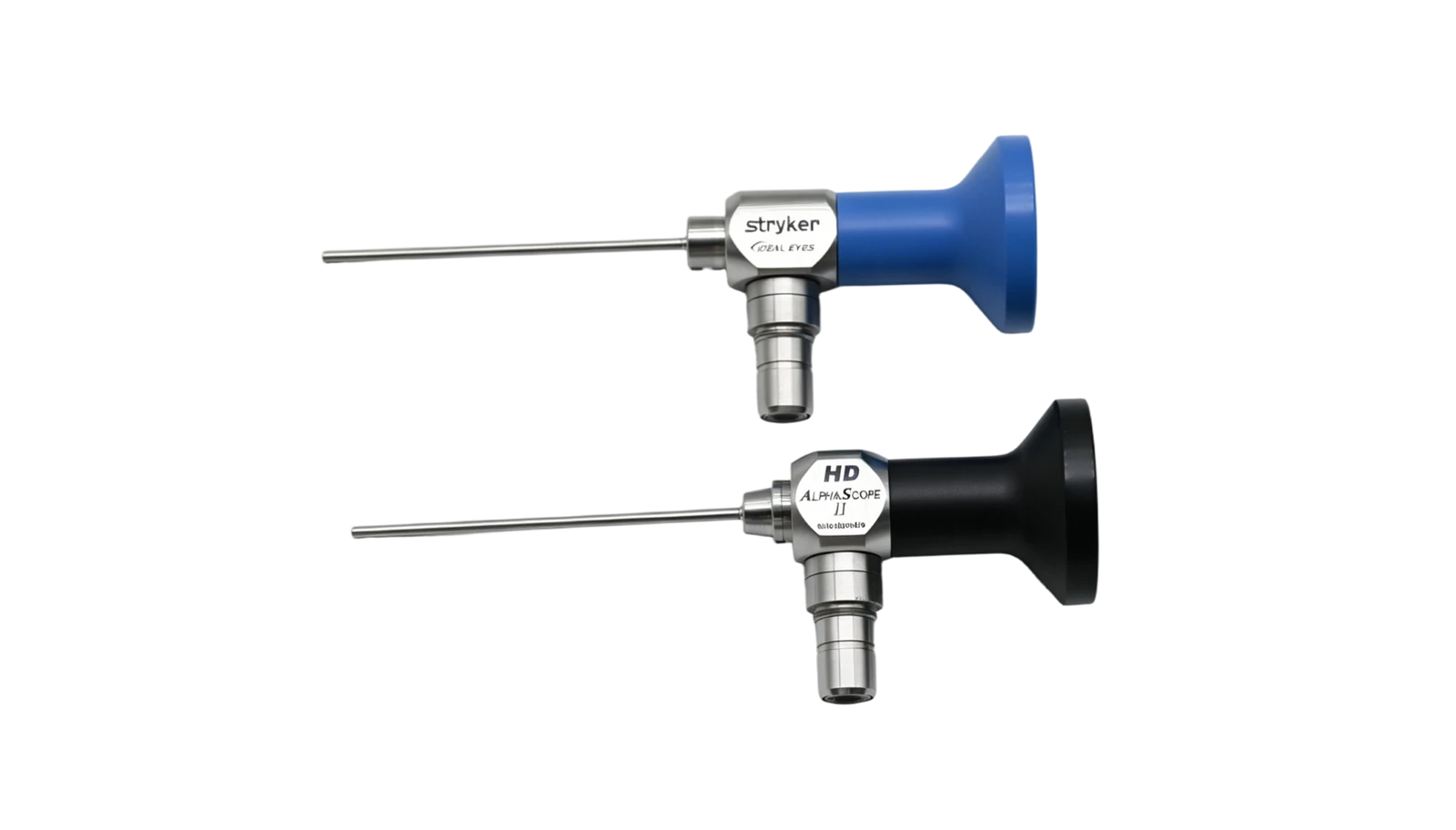

Aquest cas tècnic se centra en dos models d'artroscopi de mandíbula, el STRYKER 0502-119-010 i el GIMMI E.8186.20. Desglossem el flux de treball complet de desmuntatge de lents òptiques, neteja profunda, muntatge i calibratge òptic en detall. Aquests dos àmbits comparteixen una arquitectura òptica interna gairebé idèntica, de manera que la seva lògica de resolució de problemes i procediments operatius són altament intercanviables. Aquesta guia serveix com a referència universal per al manteniment de sistemes òptics artroscòpics similars.
Desmuntatge del camí òptic
Comenceu el desmuntatge del camí òptic extraient tubs separadors, diafragmes i blocs de compressió adaptadors. Utilitzeu una sonda enganxada per entrar dins del tub espaciador, moveu-lo suaument i, a continuació, aixequeu-lo amb pinces de precisió. Toqueu lleugerament la carcassa de l'abast per desallotjar els blocs de compressió interns. Es requereix un control acurat de la força aplicada durant aquest pas per evitar que els components òptics interns es moguin o patin danys a causa de la vibració. Per garantir que l'ordre d'alineació dels components òptics no es molesti durant el desmuntatge, s'utilitza una carcassa reductora.
(Instal·lar carcassa reductora)
(Carcassa reduïda)

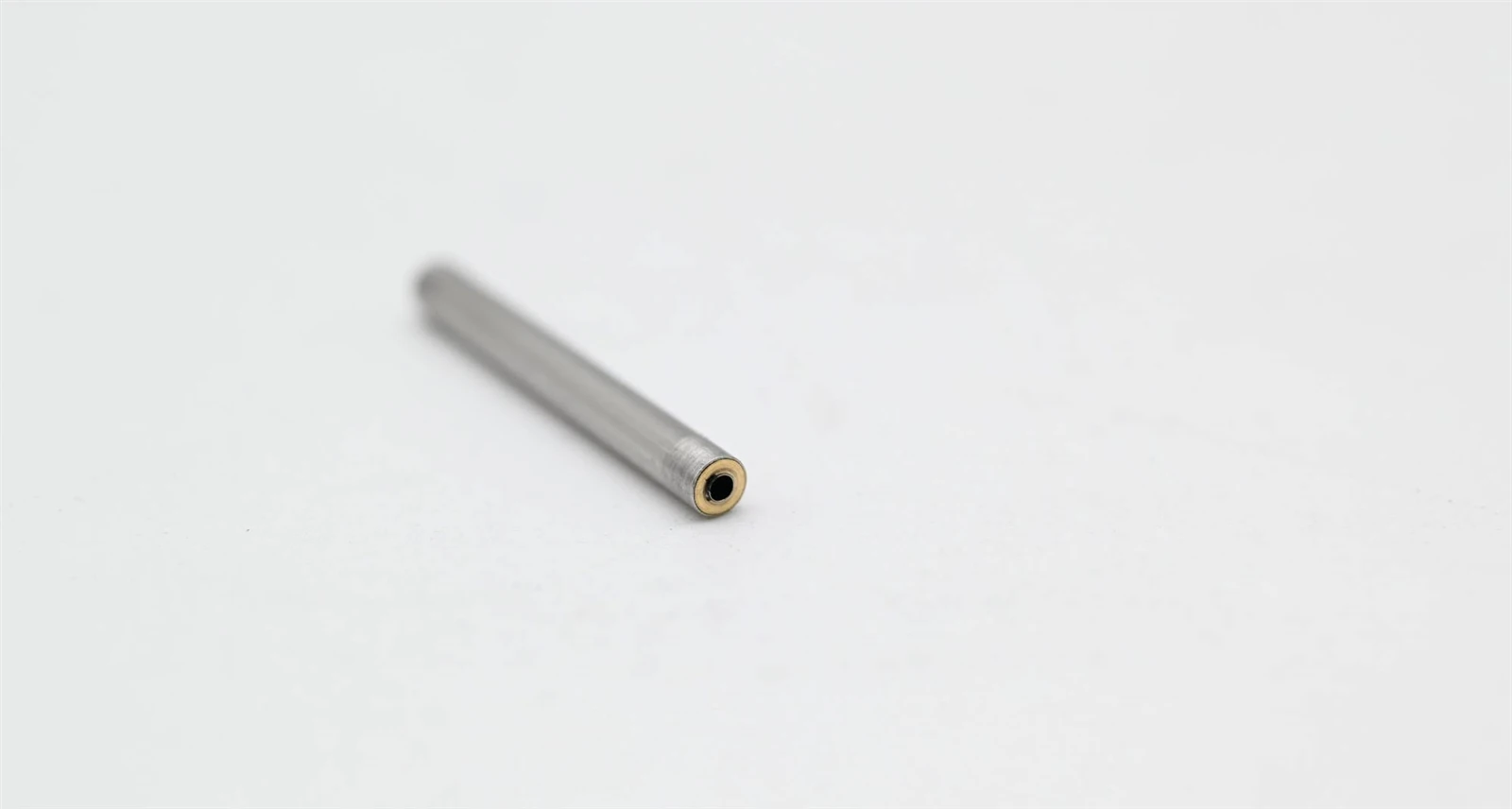

L'estructura específica de la carcassa reductora consta d'un tub d'acer inoxidable amb un diàmetre exterior de 2,7 mm que serveix de cos principal, amb mànigues de coure (2 mm de gruix) col·locades als dos extrems; A l'interior s'instal·la un tub d'acer inoxidable amb un diàmetre interior d'1,1 mm i un diàmetre exterior d'1,25 mm. Aquesta eina requereix una alta concentricitat i funcions per garantir que les lents de vareta mantinguin la seva seqüència original sense alteracions durant el desmuntatge i el muntatge.
Connecteu la carcassa reductora i l'adaptador extern estès a l'artroscopi. Toqueu el cos de l'osci amb suavitat mentre feu una inspecció visual fins que les lents de la vareta quedin exposades de l'obertura del tub de l'oscil. Un mètode per confirmar l'eliminació completa de tots els elements òptics és el següent: Inseriu un tub prim d'acer inoxidable a l'artroscopi, marqueu la posició on el tub no pot avançar més i, a continuació, compareu aquesta profunditat marcada amb la longitud total del tub exterior de l'abast per verificar si tots els components interns s'han extret completament.
Neteja
Després d'eliminar tots els elements òptics, passeu a netejar l'interior del cos de l'osci. Primer, raspeu els residus d'adhesiu a la punta distal amb pinces i, a continuació, poliu les capes de cola residuals amb paper de vidre de 1200 per restaurar una superfície metàl·lica neta.
Per netejar la paret interior de l'eix de l'oscil·lació, introduïu les tovalloletes sense fils-xampats-d'alcohol cap endavant i cap enrere a través del lumen amb un tub d'acer inoxidable.
El tub d'acer inoxidable utilitzat en aquest cas té un diàmetre exterior d'1,0 mm i un diàmetre interior de 0,9 mm, coincidint amb les dimensions del sistema òptic. El procés de neteja s'ha de repetir diverses vegades per assegurar-se que no quedin contaminants a les parets interiors.
(purga-negativa al buit)

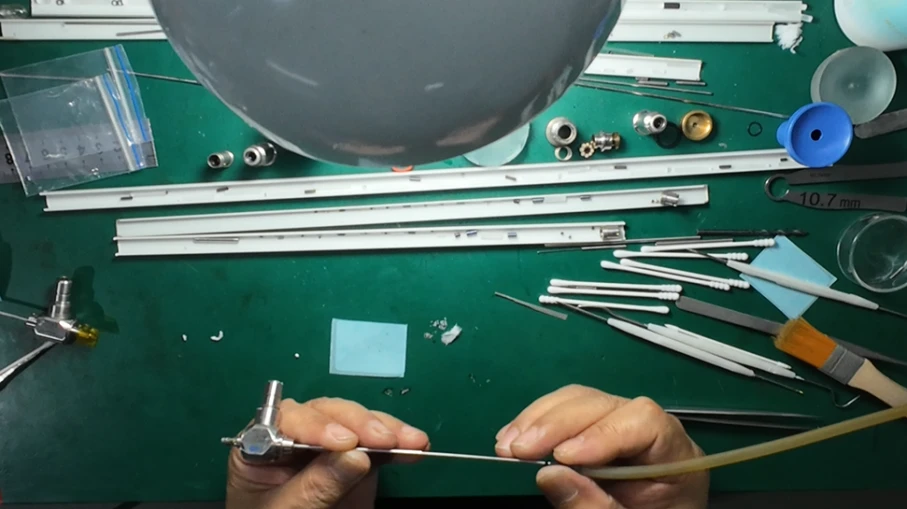

Després d'eixugar, connecteu un dispositiu d'aspiració al tub d'acer inoxidable per dur a terme una purga de buit amb pressió negativa-a la paret interior de l'eix, eliminant les restes fines, la pelusa i l'alcohol residual a l'interior. Moveu el tub d'acer inoxidable cap endavant i cap enrere repetidament durant la succió per garantir una neteja completa de tots els segments de llum. Un cop acabada la neteja, segellar els dos extrems de l'eix de l'oscil·lació amb segellador d'alta-temperatura per bloquejar la pols i evitar la contaminació secundària.
Muntatge de prova

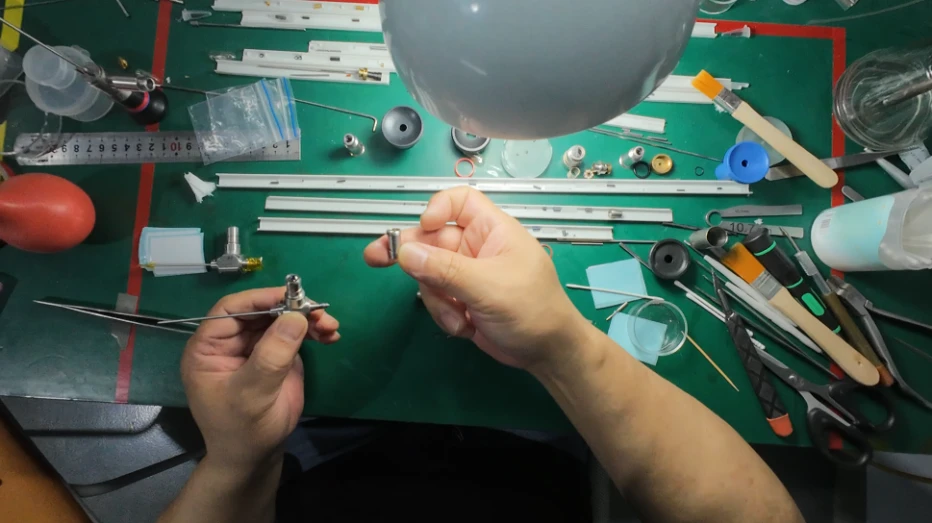

La màniga d'ajust interior s'utilitza per ajustar el centratge del cable de fibra de l'ocular. Si la màniga està danyada o provoca una desviació del centratge òptic, tritureu-la i repara-la en un torn de rellotger. Quan traieu les lents de barra, utilitzeu conjunts d'oculars dels cistoscopis o histeroscopis STRYKER amb diàmetres interior i exterior coincidents com a eines auxiliars per mantenir els components òptics desmuntats en la seqüència correcta.
(Eina de desmuntatge auxiliar)
El muntatge requereix una precisió operativa extremadament alta. Aquest estoig de reparació adopta una lupa de capçal de 40x per al seu funcionament; un microscopi binocular-d'alta potència també és acceptable. Abans del muntatge, els dos costats de les lents de la lupa/microscopi i totes les pinces de subjecció s'han de netejar a fons per eliminar la pols i les taques d'oli.
Quant a la selecció d'eines, les pinces-extra fines s'utilitzen per fregar i instal·lar tubs separadors, mentre que calen pinces especials especials per subjectar les lents òptiques. Aquest estoig utilitza pinces de lent amb una obertura de mandíbula rodona d'1,1 mm. Aquest disseny evita eficaçment la pèrdua o el rascat de la lent durant l'eixugament. El forat interior dels anells separadors s'ha de netejar amb petits hisops-sense pelusa per garantir la neteja a totes les superfícies d'acoblament.
Per a aquest model d'endoscopi, el millor és desmuntar, netejar i tornar a muntar completament tot el conjunt de la lent de l'objectiu. L'interior del cos de l'àmbit es divideix en tres seccions, cosa que fa que el muntatge des de la part posterior cap al davant sigui bastant difícil. Durant el procediment, primer traieu les lents de la vareta i els separadors; després, escalfeu el conjunt de la lent de l'objectiu a aproximadament 200 graus i utilitzeu una eina tubular especialitzada per expulsar cada element òptic un per un. Un cop finalitzada la neteja, inseriu els components seqüencialment començant per l'extrem distal (el cap de l'osci) per tornar a muntar la unitat de la lent de l'objectiu.
Unió de la lent objectiva
El procés d'unió determina directament l'estanquitat i la vida útil del grup de lents objectius. Aquesta reparació adopta un segellador personalitzat -resistent a altes temperatures amb les propietats següents:
Suporta temperatures de fins a 500 graus, s'uneix bé amb el vidre i l'acer inoxidable i presenta una excel·lent resistència a l'envelliment, àcids i àlcalis. Aquest adhesiu semi-transparent presenta una bona fluïdesa; quan s'utilitza per unir conjunts de lents d'objectius, garanteix una profunditat de penetració efectiva i una hermeticitat-superant els adhesius semi-sòlids en aquest sentit. Tanmateix, cal un control acurat del temps de treball i cal escalfar-se a aproximadament 300 graus si cal desmuntar la capa adhesiva.[Més informació sobre...]
- Mescla de cola: barregeu una quantitat adequada de cola uniformement durant uns 2 minuts i, a continuació, deixeu-la reposar més de deu minuts per a la pre-curació. Comenceu l'aplicació quan la cola adquireixi una suau adherència; la seva reduïda fluïdesa evita filtracions cap a l'interior. Ajusteu la velocitat d'agitació segons la temperatura ambient: la cola més fina a alta temperatura es pot barrejar una mica més ràpidament. Les petites microbombolles generades durant l'agitació es dissiparan de manera natural i no afecten els resultats finals del segellat. Tingueu en compte que la cola es redueix lleugerament mentre descansa. Si es produeix un farciment incomplet durant l'encapsulació, la cola superficial convergirà cap a dins de manera natural mitjançant la tensió molecular per garantir un segellat intern complet.

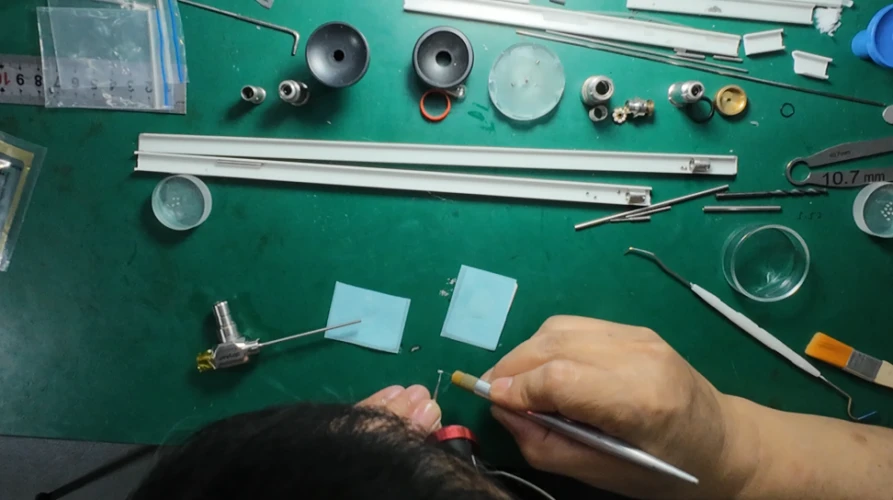

- Distribució de cola: comenceu a dispensar una vegada que la cola arribi a un estat de corda fina. Fixeu una agulla d'acupuntura de 0,3 mm com a aplicador de cola. Passos de l'operació: en primer lloc, enganxeu lleugerament la lent de l'objectiu cap a fora amb unes pinces portant un tros petit de cinta 3M, torneu a subjectar la lent amb una pinça de micro-mandíbula d'1,2 mm, agafeu cola amb l'agulla d'acupuntura i apliqueu un recobriment uniforme al voltant de la meitat frontal de la circumferència de la lent de l'objectiu. Torneu a instal·lar la lent a l'obertura del tub amb l'ajuda d'un escuradents. Després de la inserció, comproveu acuradament si hi ha un desbordament o una acumulació de cola al voltant del perímetre de la lent.
(Dispensació de cola)
- Eliminació de l'excés de cola: deixeu reposar el conjunt unit durant 8 hores; la cola guanya duresa parcial però no es cura completament en aquesta etapa. Raspa l'excés de cola amb escuradents o hisops de cotó, cureu el conjunt amb calor per maximitzar la força d'unió i, a continuació, netegeu amb hisops amb alcohol. Per a les ratllades a la superfície de la lent o els residus tossuts que no es poden eliminar amb simples hisops o alcohol, diluïu el compost de poliment amb aigua neta i poliu suaument amb una punta d'un escuradents embolicat amb microfibra. Recordatori important: completeu l'ajust de la imatge òptica mentre la cola encara estigui parcialment curada i confirmeu la imatge qualificada abans de la curació completa final. La cola totalment curada crea enllaços permanents que dificulten el posterior desmuntatge i re-depuració.
Calibració de l'ocular
Per desmuntar l'ocular, talleu el tub de l'ocular exterior amb una eina de tornejat. La re-soldadura posterior pot restaurar amb precisió el diàmetre i l'amplada del tub originals sense comprometre la precisió del muntatge.
Abans d'instal·lar l'ocular, premeu completament els tubs separadors amb una pinça i, a continuació, munteu la base d'ajust de l'ocular per -afinar el centrat del cable de fibra. Netegeu bé els fils interns de l'ocular per evitar que els residus caiguin al camí òptic durant l'enfilat. Gireu l'ocular cap a dins lentament mentre observeu la imatge òptica-en temps real. Si el cable de fibra està desalineat, desmunteu totes les peces, torneu a-netejar i repetiu el muntatge.
(Neteja els fils interns de l'ocular)
Muntatge i reparació final

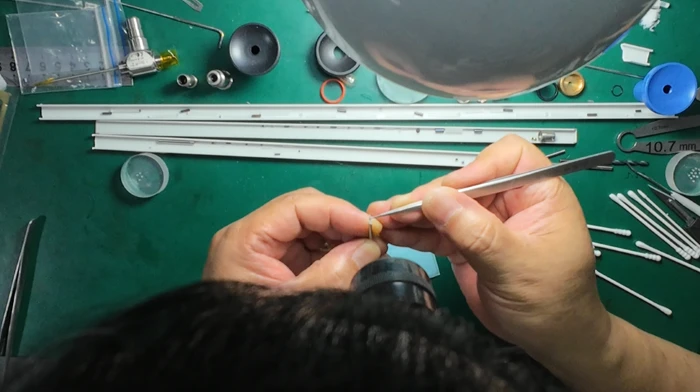

Abans del muntatge òptic complet, s'han de netejar per separat cada component dins del cos de l'osci, incloses les dues superfícies de cada lent de vareta i la superfície exterior de cada tub espaciador. Agafeu les lents òptiques o els conjunts amb unes pinces netes, netegeu les superfícies de les lents amb moviments circulars o en espiral cap a l'exterior de centre a extrem amb hisops humitejats amb alcohol-per aixecar la brutícia en lloc d'escampar contaminants. Substituïu els hisops amb freqüència durant l'eixugament per evitar esgarrapades secundàries dels hisops bruts. Tots els treballs de muntatge han d'utilitzar -pinces i accessoris dedicats prèviament netejats; El contacte directe-de mans nues amb les lents introduirà nous contaminants.
(muntar)
Tota la selecció d'eines personalitzades, la combinació de cola, els processos d'unió, les seqüències de desmuntatge i muntatge que es mostren en aquest cas es verifiquen mitjançant proves repetides de manteniment pràctic. Continuarem compartint casos de reparació d'altres models d'endoscopi en articles posteriors, estigueu atents.
